GM 500G
GameMax游戏帝国GM 系列电源，采用高效80+APFC电路金牌设计，输出端口为半模组，模组化线材允许您仅连接系统需要的电缆。 更少的电缆使电脑机箱内部更整洁，并且在您的机箱内有更好的气流。并GM系列电源 具有多重保护设计，输出高效率，12V大电流升级版，为电脑运行提供耐用性和对您下一个系统构建的完全信心。
• 内置 APFC（有源功率因数校正）率 > 0.9
• 智能半模块化设计提供更轻松的输出线材管理
• 通过官方 80Plus 证书认证，效率高达90% 以上
• 网状套管减少系统气流的阻塞
• 14cm 静音风扇，优化散热风扇速度控制
• 强大的+12V 单轨提供兼容的直流输出
规格如有更改，恕不另行通知。 产品和型号可能因您所在的地区而异。 请联系您当地的零售商了解更多
- 产品类型： ATX
- 线材输出： 半模组
- 效率等级： 80+金牌
- 外观颜色： 黑色
产品介绍
GameMax 的半模块化系列是半模块化 PSU，具有紧凑而安静的工程设计。易于维护的半模块化电缆，允许您仅连接系统所需的电缆。更少的电缆意味着更少的混乱和更好的机箱内气流。以及 80 PLUS 的高效率、降低的纹波和电气不稳定性以及更好的效率和保护 耐用性和对您下一个系统构建的完全信心。 100% 第 12 代 新一代CPU 准备就绪！
特征
· 兼容ATX12V 2.3x

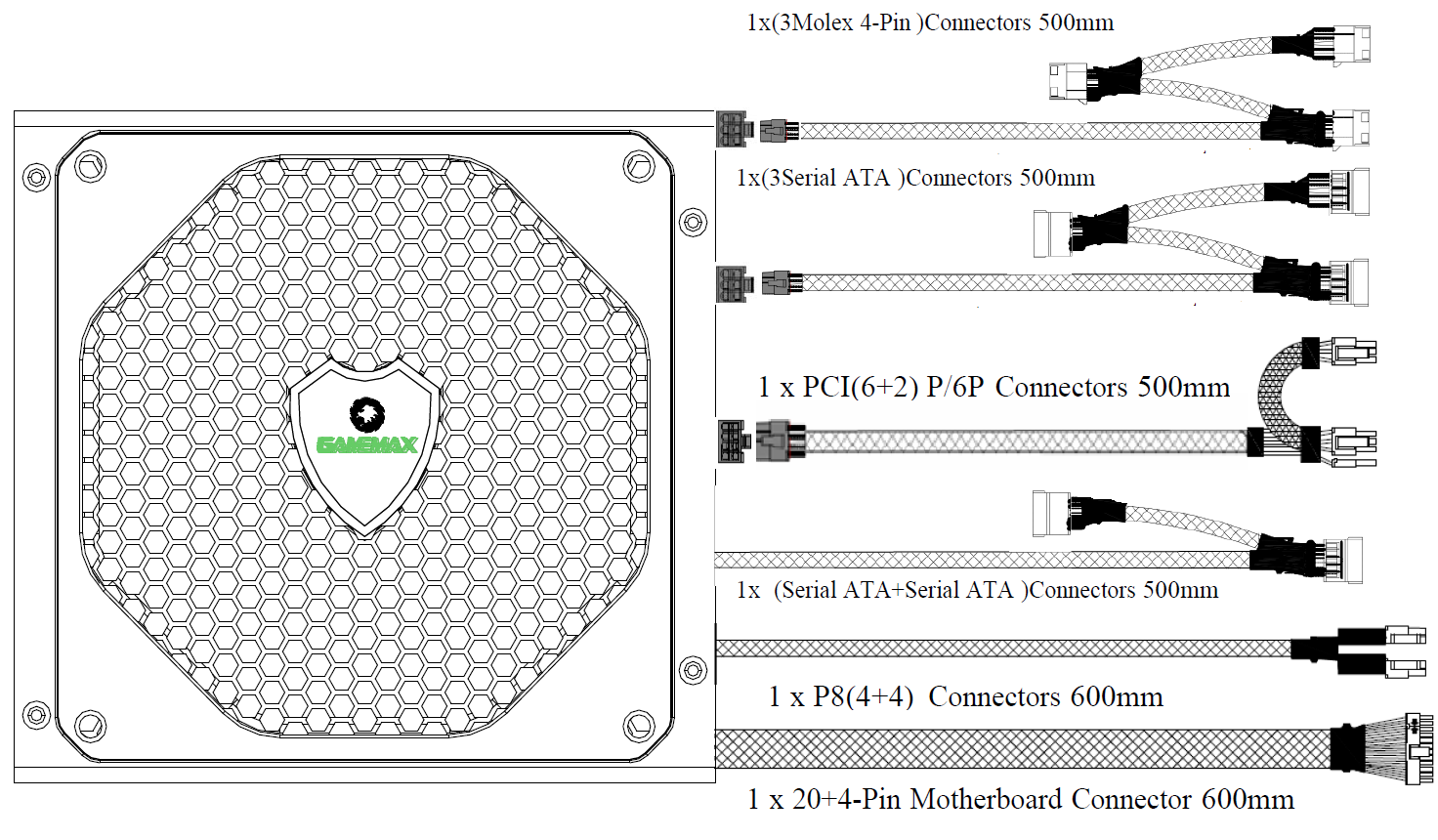

· 带黑色套管的模块化电缆可减少机箱内的电缆混乱并改善系统的气流。 （仅适用于模块化电缆型号）。
· 高效率 – 90+ 认证。
· 14cm 低噪音风扇，智能风扇调速
· 蜂窝通风设计，实现最佳散热。
· 内置下一代 6+2 针 PCI-Express 显卡连接器。
· 强大的双+12V 电源输出回路提供稳定的直流输出，支持高端显卡和PC 系统。
· 至少 500mm 的长电缆长度支持底部位置的高端外壳。
· 有功功率因数率高达0.9
· 符合ERP要求的绿色电源设计。
· 低纹波噪声。
· 包括 OPP/OVP/UVP/SCP/OCP 电气保护。
· 安全/EMI 认证：CE、FCC、GOST、CB、EAC。
输出保护
过压保护
· +5V/+12V/+3.3V DC 输出有过压保护。最大值不能超过 5V 端 6.5V 和 12V 时 15.5V， 3.3V 时 4.3V
过功率保护
· 输出功率为110%~150%时，电源将关闭并闭锁。
欠压保护
· 在发生欠压故障时，当+12V、+5V 和+3.3V 输出低于其最大值的60% 时，电源将锁存所有直流输出处于关闭状态。
短路保护
· +5V,+12V,+3.3V,-12V短路会闭锁。 +5VSB 会自动恢复。
过流保护
· 电流保护的设计应限制电流在安全运行条件下运行。
AC Input and DC Output Specification GM-600G (600W)
| AC Input | 100-240VAC 10-5A 60-50Hz | |||||
| Output Voltage | 3.3V | 5V | +12V1 | +12V2 | -12V | 5Vsb |
| Min. Output Current | 0.5A | 0.5A | 0.5A | 0.5A | 0A | 0.1A |
| Max. Output Current | 20A | 20A | 20A | 20A | 0.5A | 2.5A |
| Max. Combined Wattage | 100W | 450W | 6W | 12.5W | ||
| Total Continuous Wattage | 500W | |||||
Output Voltage Regulation
| Output Voltage | MIN | Nominal | MAX | Units | Range |
| +5V | 4.75 | 5 | 5.25 | Volts | ±5% |
| +12V1/12V2 | 11.4 | 12 | 12.6 | Volts | ±5% |
| -12V | -10.8 | -12 | -13.2 | Volts | ±10% |
| +3.3V | 3.14 | 3.3 | 3.47 | Volts | ±5% |
| +5Vsb | 4.75 | 5 | 5.25 | Volts | ±5% |
Efficiency versus Load
| GM-600G Efficiency | |||
| Loading | 100% | 50% | 20% |
| Efficiency | ≧87% | ≧90% | ≧87% |
| PFC | ≧0.9 | -- | -- |
DC Output Ripple & Noise
| Parameter | Ripple + Noise | Units |
| +5V | 50 | mV |
| +12V1 | 120 | mV |
| +12V2 | 120 | mV |
| -12V | 120 | mV |
| +3.3V | 50 | mV |
| +5Vsb | 50 | mV |
